热锻

核心定义

热锻，也称为热模锻或热锻造，是一种金属加工工艺。它是指将金属材料加热到其再结晶温度以上（通常是在该金属熔点的70%-80%），使其处于高温塑性状态，然后施加压力（通过锻锤、压力机等设备），使其在模具型腔内发生塑性变形，从而获得特定形状、尺寸和性能的锻件。

简单来说，就是把金属烧软了再砸成想要的形状。

热锻的详细过程

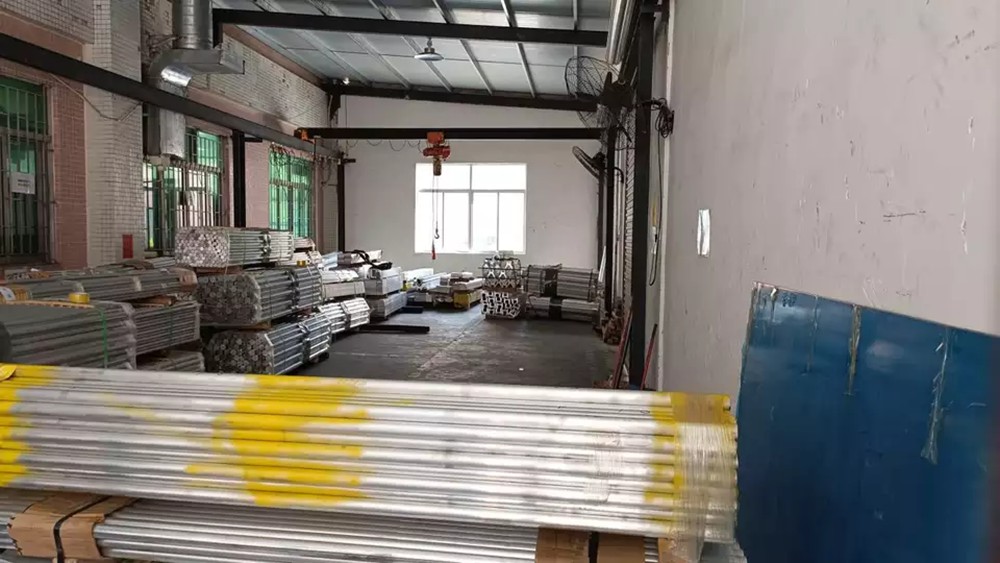

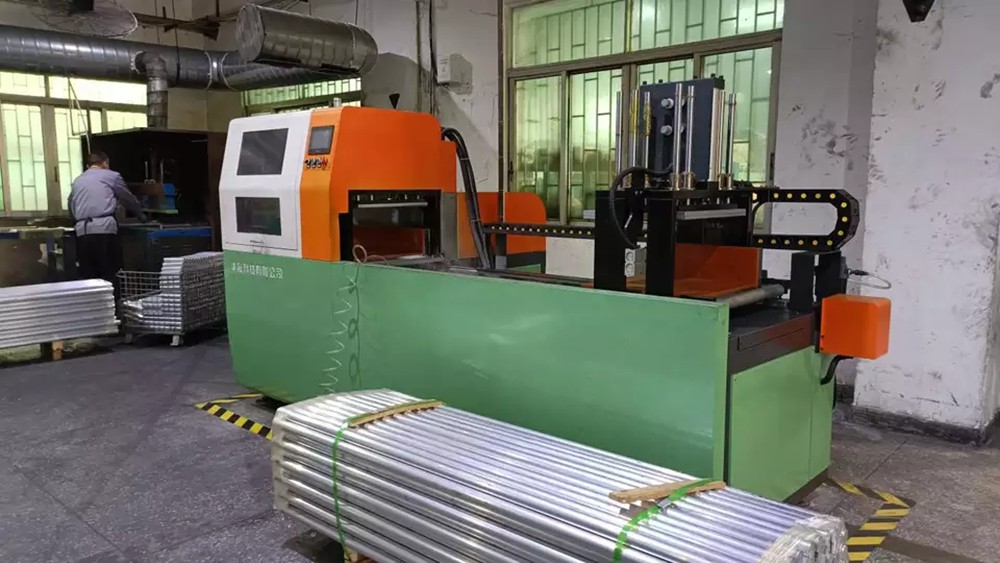

下料：将长的金属棒材（如钢坯、铝坯等）切割成特定尺寸和重量的坯料。
加热：将坯料放入工业炉（如感应加热炉、燃气炉）中，加热到预定的锻造温度。对于钢材，这个温度通常在 1100°C 到 1250°C 之间，此时钢材会呈现亮黄色或橘黄色。

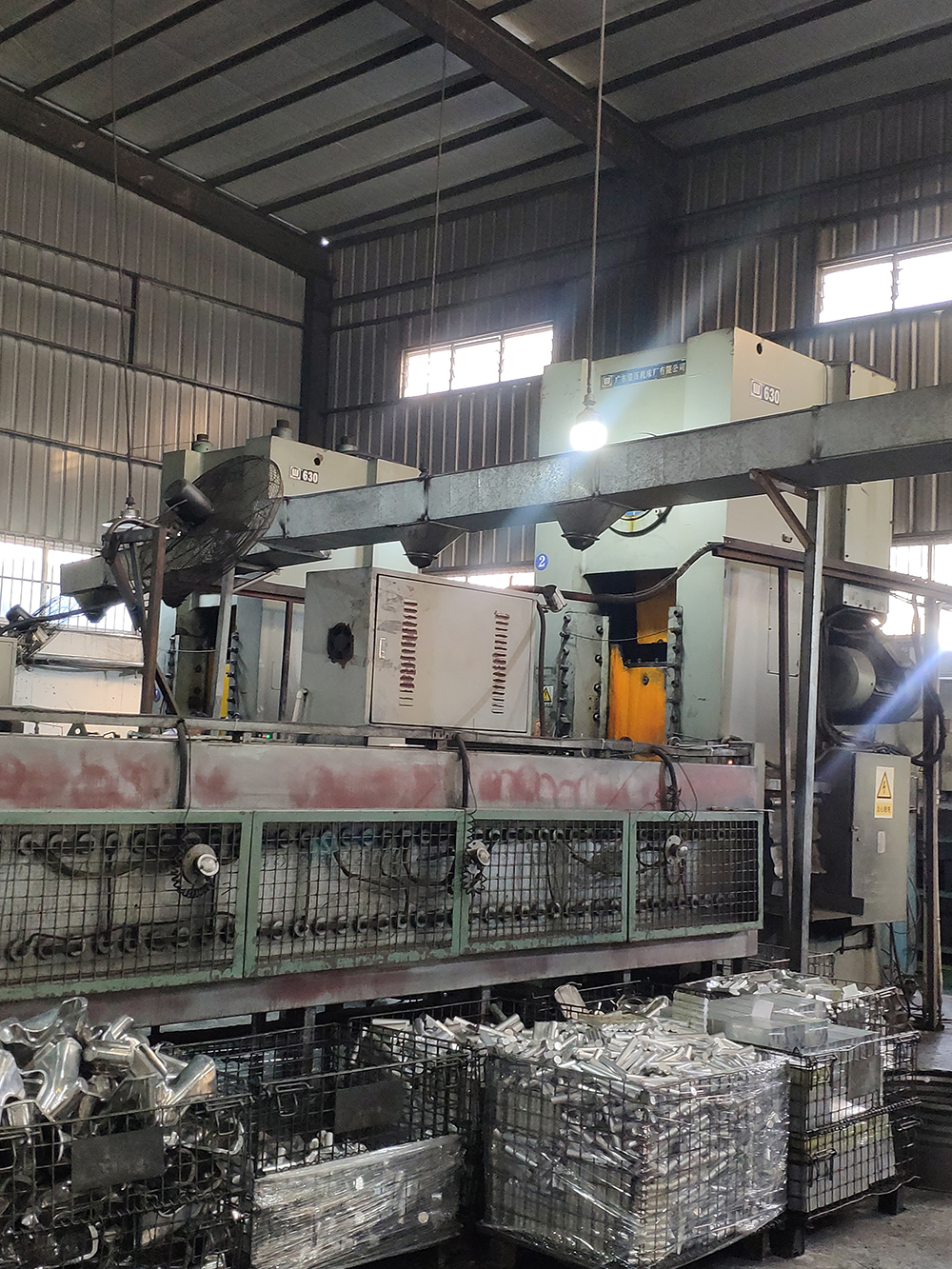

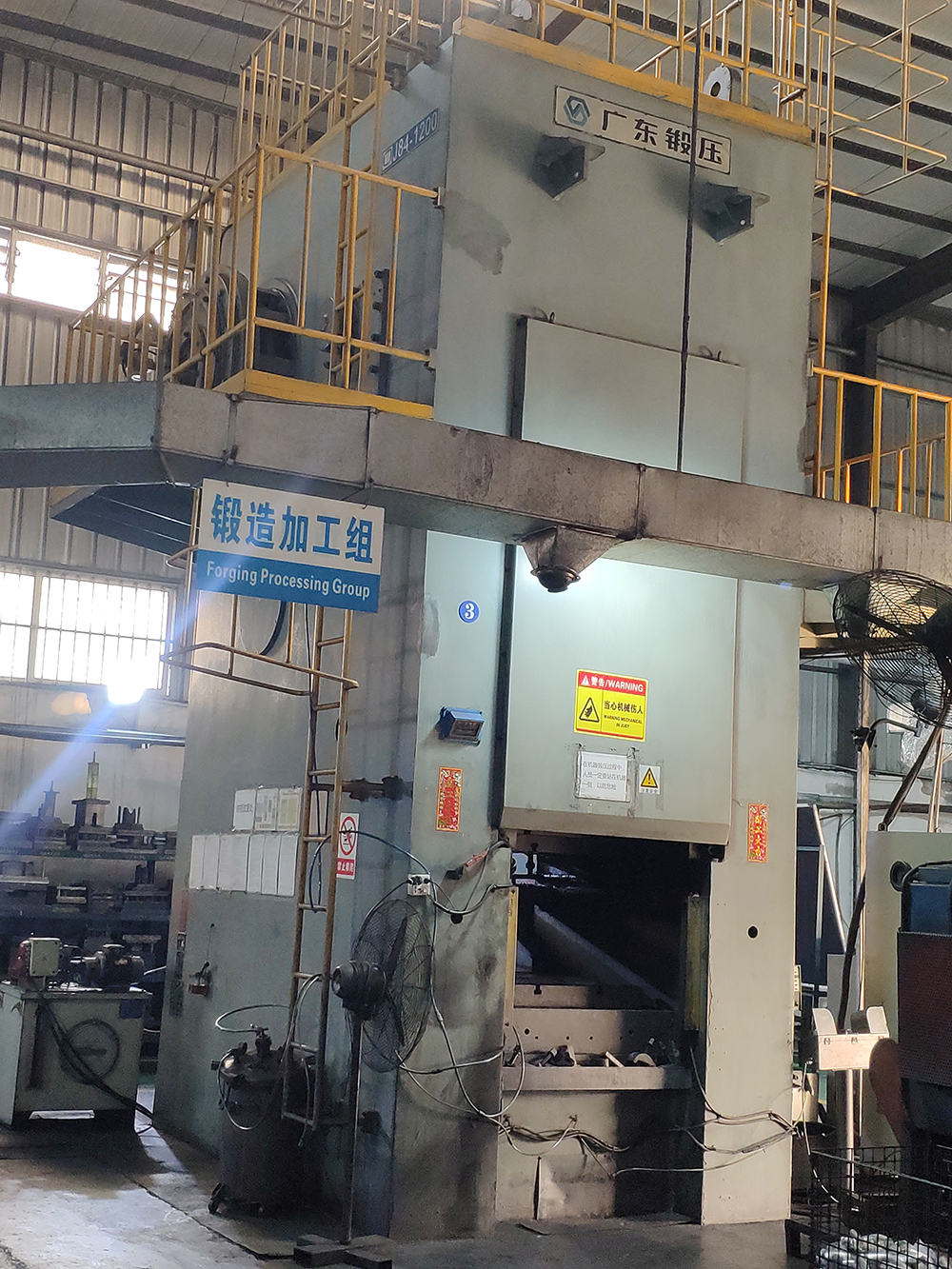

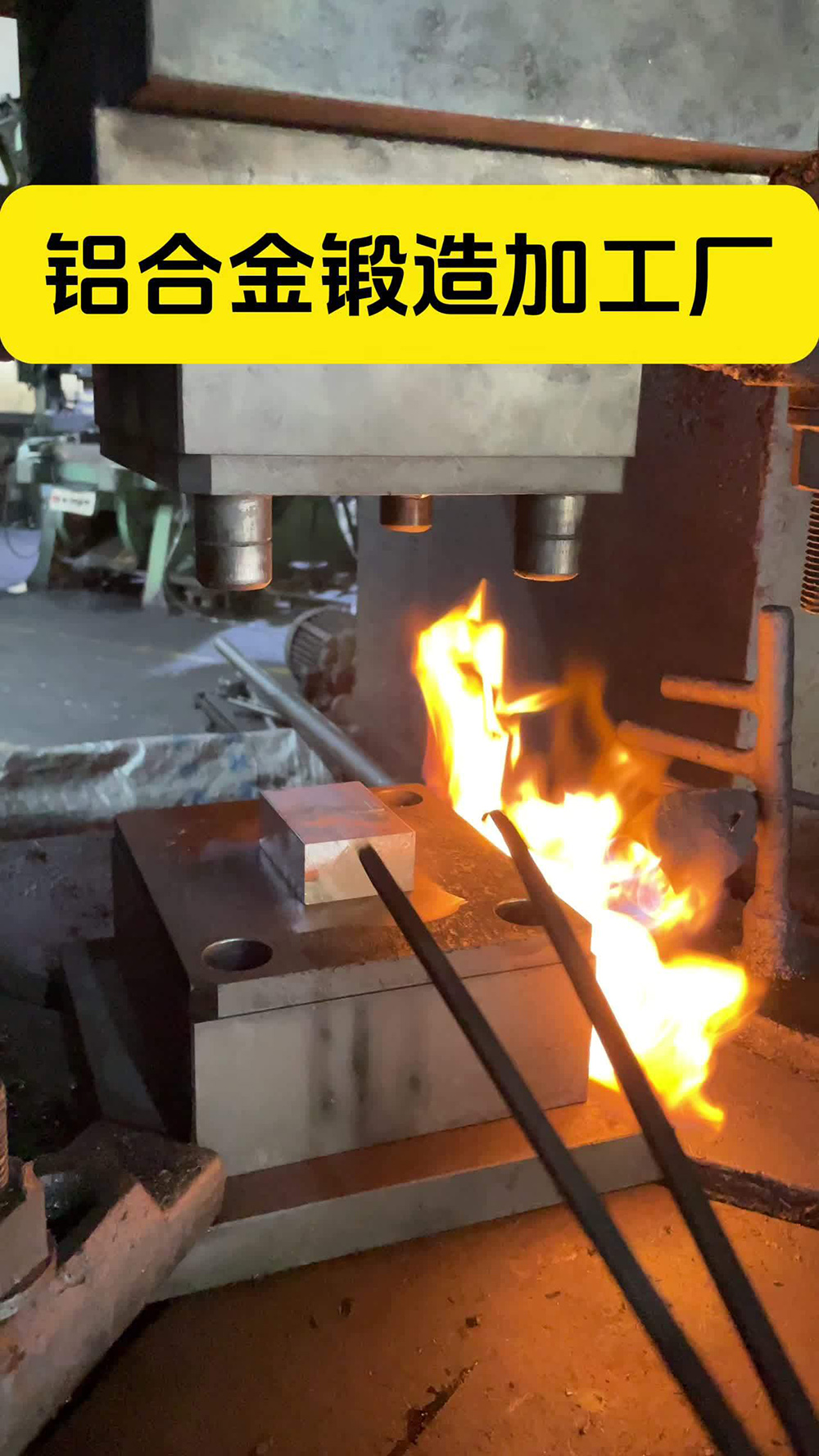

锻造：将加热好的坯料迅速转移到锻压设备上，放入预先设计好的模具中。通过巨大的冲击力或压力，迫使高温下柔软的金属充满模具的型腔。
切边：锻造后的零件周围通常会带有一圈多余的薄金属（称为飞边），需要通过冲压模具将其切除。
后续处理：根据需求，锻件可能还需要进行热处理（如正火、调质以调整内部组织和力学性能）、清理（如喷丸去除氧化皮）、机加工（达到精确尺寸）和检验。

热锻的关键特点

高温操作：核心特征是在再结晶温度以上进行加工。
塑性好、变形抗力小：金属在高温下变得非常柔软，流动性好，因此可以用相对较小的力成型形状复杂或大型的零件。它也能显著改变金属的铸态组织，破碎粗大枝晶。
产生氧化皮：金属在高温下表面会与空气中的氧气发生反应，形成一层氧化皮。这会影响表面质量和尺寸精度，通常需要后续清理。
尺寸精度相对较低：由于热胀冷缩，锻件冷却后的尺寸会与模具型腔有差异，且氧化皮的存在也会影响精度，所以通常需要留出加工余量。
改善金属性能：这是热锻最重要的优点之一。通过锻造，可以打碎金属原有的铸态疏松、孔洞等缺陷，焊合内部裂纹，细化晶粒，并使流线沿着零件轮廓连续分布，从而大大提高零件的力学性能，如强度、韧性和疲劳寿命。

热锻 vs. 冷锻 vs. 温锻

为了更好地理解热锻，可以对比其他两种常见的锻造工艺：

热锻的主要应用

热锻因其能制造出高强度、高可靠性的零件，被广泛应用于关键、重载的部件上：

总结

热锻是一种通过加热金属使其软化，然后在模具中压力成型的制造工艺。它的最大优势是能够极大地改善金属的内部组织和力学性能，生产出强度高、韧性好、可靠性强的零件，特别适合于制造那些承受高负荷、对安全性要求极高的关键结构件。虽然其表面质量和尺寸精度不如冷锻，但通过后续加工完全可以满足工业要求。
